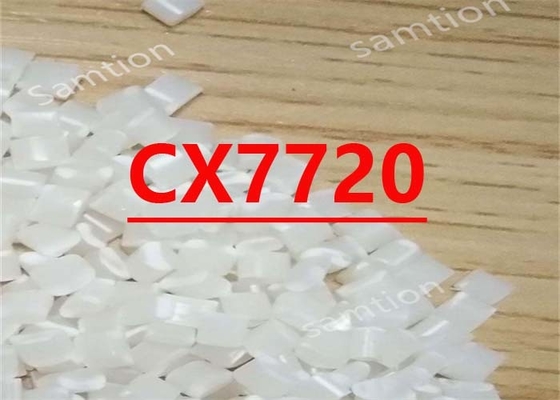

ซาบิกไซคอลอย CX7720ธ อร์ซินคือเป็นประเภทพลาสติก PC/ABS ที่ไม่ใช้บรอเมนและไม่ใช้คลอรีนกันไฟ มีความทนทานต่อความร้อนสูงและ FR ผนังบาง มี UL-94 ที่ระดับ 1.2 mm V0 และ 1.5 mm 5VBอุณหภูมิการหันความร้อนที่สูงทําให้ผลิตภัณฑ์นี้สามารถพิจารณา
การใช้งานที่ต้องการความทนความร้อนสูงกว่า FR PC/ABS แบบปกติ
| คุณสมบัติประจํา (1) | |||
| เครื่องจักรกล | มูลค่า | หน่วย | มาตรฐาน |
| ความตึงเครียด, yld, ประเภท I, 50 mm/min | 65 | MPa | ASTM D 638 |
| ความตึงเครียด brk ประเภท I 50 mm/min | 66 | MPa | ASTM D 638 |
| ความยืดหยุ่น, yld, ประเภท I, 50 mm/min | 5 | % | ASTM D 638 |
| ความยืด brk ประเภท I 50 mm/min | 126 | % | ASTM D 638 |
| โมดูลัสความยืดหยุ่น 50 mm/min | 2860 | MPa | ASTM D 638 |
| ความเครียด flexural, yld, 1.3 mm/min, 50 mm span | 99 | MPa | ASTM D 790 |
| โมดูลัส flexural, 1.3 mm/min, 50 mm span | 2810 | MPa | ASTM D 790 |
| ความตึงเครียด, ผลิต, 50 mm/min | 65 | MPa | ISO 527 |
| ความตึงเครียด, การแตก, 50 mm/min | 65 | MPa | ISO 527 |
| ความยืดหยุ่น, ผลิต, 50 mm/min | 5 | % | ISO 527 |
| ความยืดหยุ่น ความแตก 50 mm/min | 122 | % | ISO 527 |
| โมดูลัสความยืดหยุ่น 1 mm/min | 2900 | MPa | ISO 527 |
| ความเครียดการบิด, ผลิต, 2 mm/min | 97 | MPa | ISO 178 |
| โมดูลัส flexural, 2 มม/นาที | 2090 | MPa | ISO 178 |
| สัมผัส | มูลค่า | หน่วย | มาตรฐาน |
| Izod กระแทก, ตัด, 23°C | 150 | J/m | ASTM D 256 |
| Izod กระแทก, ตัด, -30 °C | 63 | J/m | ASTM D 256 |
| พลังงานการกระแทกโดยเครื่องมือ พลังงานทั้งหมด 23°C | 62 | J | ASTM D 3763 |
| Izod Impact, notched 80 * 10 * 3 + 23 °C | 11 | kJ/m2 | ISO 180/1A |
| Izod Impact, notched 80 * 10 * 3 -30 °C | 8 | kJ/m2 | ISO 180/1A |
| Izod Impact, notched 80*10*4 +23°C | 8 | kJ/m2 | ISO 180/1A |
| แชร์พี 23 °C, V-notch Edgew 80*10*3 sp=62mm | 11 | kJ/m2 | ISO 179/1eA |
| Charpy 23 °C, V-notch Edgew 80 * 10 * 4 sp = 62 มม. | 11 | kJ/m2 | ISO 179/1eA |
| สภาพความร้อน | มูลค่า | หน่วย | มาตรฐาน |
| Vicat อุณหภูมิอ่อนแอ, อัตรา B/50 | 127 | °C | ASTM D 1525 |
| HDT, 0.45 MPa, 3.2 มิลลิเมตร, ไม่กรอก | 122 | °C | ASTM D 648 |
| HDT, 1.82 MPa, 3.2mm, ไม่อัด | 110 | °C | ASTM D 648 |
| HDT, 0.45 MPa, 6.4 มิลลิเมตร, ไม่กรอก | 124 | °C | ASTM D 648 |
| HDT, 1.82 MPa, 6.4 มิลลิเมตร, ไม่กรอก | 115 | °C | ASTM D 648 |
| CTE, -40 °C ถึง 40 °C, กระแส | 6.06E+05 | 1/°C | ASTM E 831 |
| CTE, -40°C ถึง 40°C, xflow | 6.59E-05 | 1/°C | ASTM E 831 |
| CTE, -40 °C ถึง 40 °C, กระแส | 6.06E-05 | 1/°C | ISO 11359-2 |
| CTE, -40°C ถึง 40°C, xflow | 6.59E-05 | 1/°C | ISO 11359-2 |
| Vicat อุณหภูมิอ่อนแอ, อัตรา B/50 | 127 | °C | ISO 306 |
| Vicat อุณหภูมิอ่อนนุ่ม, อัตรา B/120 | 129 | °C | ISO 306 |
| HDT/Af, 1.8 MPa Flatw 80*10*4 sp=64mm | 110 | °C | ISO 75/Af |
| สารกาย | มูลค่า | หน่วย | มาตรฐาน |
| น้ําหนักเฉพาะ | 1.22 | - | ASTM D 792 |
| การหดตัวของผง, กระแส, 3.2 มิลลิเมตร | 0.5 - 07 | % | วิธี S-Plastics |
| อัตราการไหลผ่านการละลาย 260°C/2.16 kgf | 9 | g/10 นาที | ASTM D 1238 |
| อัตราการไหลผ่านการละลาย 260°C/5.0 kgf | 25 | g/10 นาที | ASTM D 1238 |
| ความหนาแน่น | 1.22 | g/cm3 | ISO 1183 |
| การดูดซึมน้ํา (23°C/sat) | 0.15 | % | ISO 62 |
| การดูดซึมความชื้น (23°C / 50% RH) | 0.07 | % | ISO 62 |
| อัตราปริมาณการละลาย MVR ที่ 260°C/5.0 kg | 22 | cm3/10 นาที | ISO 1133 |
| เครื่องไฟฟ้า | มูลค่า | หน่วย | มาตรฐาน |
| การจุดไฟสายร้อน {PLC) | 2 | รหัส PLC | UL 746A |
| อัมเปอร์สูง Arc Ign, ด้านบน {PLC} | 0 | รหัส PLC | UL 746A |
| อัตราการติดตามเปรียบเทียบ (UL) {PLC} | 3 | รหัส PLC | UL 746A |
| ลักษณะของไฟ | มูลค่า | หน่วย | มาตรฐาน |
| ยูเอล ยอมรับการจัดอันดับ 94V-1 ประเภทไฟ (3) | 1 | mm | UL 94 |
| UL ยอมรับการจัดอันดับชั้นไฟ 94V-0 (3) | 1.2 | mm | UL 94 |
| UL ยอมรับ, 94-5VA เรต (3) | 2.5 | mm | UL 94 |
| UL ได้รับการยอมรับ 94-5VB (3) | 1.5 | mm | UL 94 |
| แหล่ง GMD อัพเดทล่าสุด:10/13/2007 | |||
| ค่านิยมทรัพย์สินเหล่านี้ไม่ได้ถูกกําหนดไว้เพื่อเป้าหมายการระบุ | |||
| กรุณาตรวจสอบกับ (สํานักงานขายท้องถิ่น) ของคุณเกี่ยวกับการมีในภูมิภาคของคุณ | |||
| (1) ค่าเฉพาะเฉพาะ. ความแตกต่างภายในความอนุญาตปกติเป็นไปได้สําหรับสีต่างๆ ค่าทั้งหมดจะวัดหลังจากอย่างน้อย 48 ชั่วโมง การเก็บรักษาที่ 23 °C/ 50% ความชื้นสัมพันธ์ คุณสมบัติทั้งหมด ยกเว้นปริมาณละลายและอัตราการไหลของละลาย ตัวอย่าง ทุกตัวอย่างที่ได้รับการทดสอบตามมาตรฐานการทดสอบ ISO ถูกจัดทําตามมาตรฐาน ISO 294 |
|||
| (2) เพียงข้อมูลที่เป็นแบบเฉพาะสําหรับจุดประสงค์การคัดเลือก ไม่ควรใช้ในการออกแบบชิ้นส่วนหรือเครื่องมือ | |||
| (3) การจัดอันดับนี้ไม่ได้ตั้งใจที่จะสะท้อนความอันตรายที่นําเสนอโดยวัสดุนี้หรือวัสดุอื่น ๆ ภายใต้สภาพไฟที่แท้จริง | |||
| (4) การวัดภายในตามมาตรฐาน UL | |||
ผลิตภัณฑ์อื่นๆ ที่เราแนะนํา
|
สําหรับข้อมูลเพิ่มเติม กรุณาดาวน์โหลดใบข้อมูล |
|
 |
ซาบิกไซโคลอย CX7720.pdf |
|
รับคําอ้างอิงล่าสุด
แหล่งจําหน่ายระดับแรกในประเทศจีนใต้ ลดต้นทุนการจัดซื้อขาย ปรับปรุงความมั่นคงในการจําหน่าย ช่วยคุณค้นหาวัสดุพลาสติกวิศวกรรมที่เหมาะสมที่สุด
|
